電氣短路故障發生瞬間，會在極短時間內產生數百甚至數千安培以上的電流，使得電氣線路迅速發熱、短路點產生危險火花從而引發火災的發生。使用普通斷路器的現有火災監控系統對于電氣短路故障，只能做到實時監測與報警，而無法快速限制短路電流的劇增，很有可能會造成電氣火災的發生。采用國內首創的快速限流控制技術，成功研發了電氣防火限流式保護器，該產品可以保護低壓配電線路中短路、過載等問題�？梢杂行Ы鉀Q傳統斷路器、空氣開關和監控設備存在的短路電流過大、切斷短路電流時間長等情況。避免短路時產生的電弧火花大，使用壽命短等弊端。電氣防火限流式保護器在連接線路發生短路故障時，能以微秒級速度快速限制短路電流的發生，實現滅弧保護，從而避免電氣火災事故產生，保障人民生命財產安全。
電氣防火限流式保護器可以廣泛應用于學校、醫院、商場、賓館、娛樂場所、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。主控器的繁雜工作，實現智能控制和運維。
1.短路限流保護: 一旦發生短路故障，能以微秒級速度快速限流保護斷電路電源; 避免短路
點出現危險火花，具有電氣滅弧保護功能，抑制因短路電流過大引起電氣
火災危害;
2.過載限流保護: 當被保護的線路超過額定電流處于過載狀態，且過載時間超過設定值時，保
護器即刻執行過載報警限流保護，防止因過載而發生火災;
3.過溫保護功能: 實時監測被保護配電電路中電纜線溫度，顯示當前溫度值，當電纜線路溫度
大于設定值時，會發出聲光報警，并上傳主機;
4.實時電流監測功能: 實時準確測量出用電線路的電流大小;
5.過欠壓保護: 當工作電壓超過設定值，保護器即刻執行過欠壓保護;
6.通訊功能: 保護器帶有一組RS485 通訊接口，可與主機通訊，查看每個保護器的工作狀態。
型號規格：F20A/F40A/F63A/F80A
額定工作電壓：AC220V/50Hz±10％
輸出電流: 型號規格范圍內可設定
限流保護時間 ：<150 微秒
過壓保護：200-300V 可調節，動作延遲6S
過溫保護：0-120℃可設定
顯示方式 ：LCD 中文液晶、LED 指示燈
報警方式：聲光報警
通訊方式：RS485
外形尺寸：導軌式81*136*106mm(20A-63A)
外形尺寸：導軌式 96*217*112mm(80A)
單相接線圖

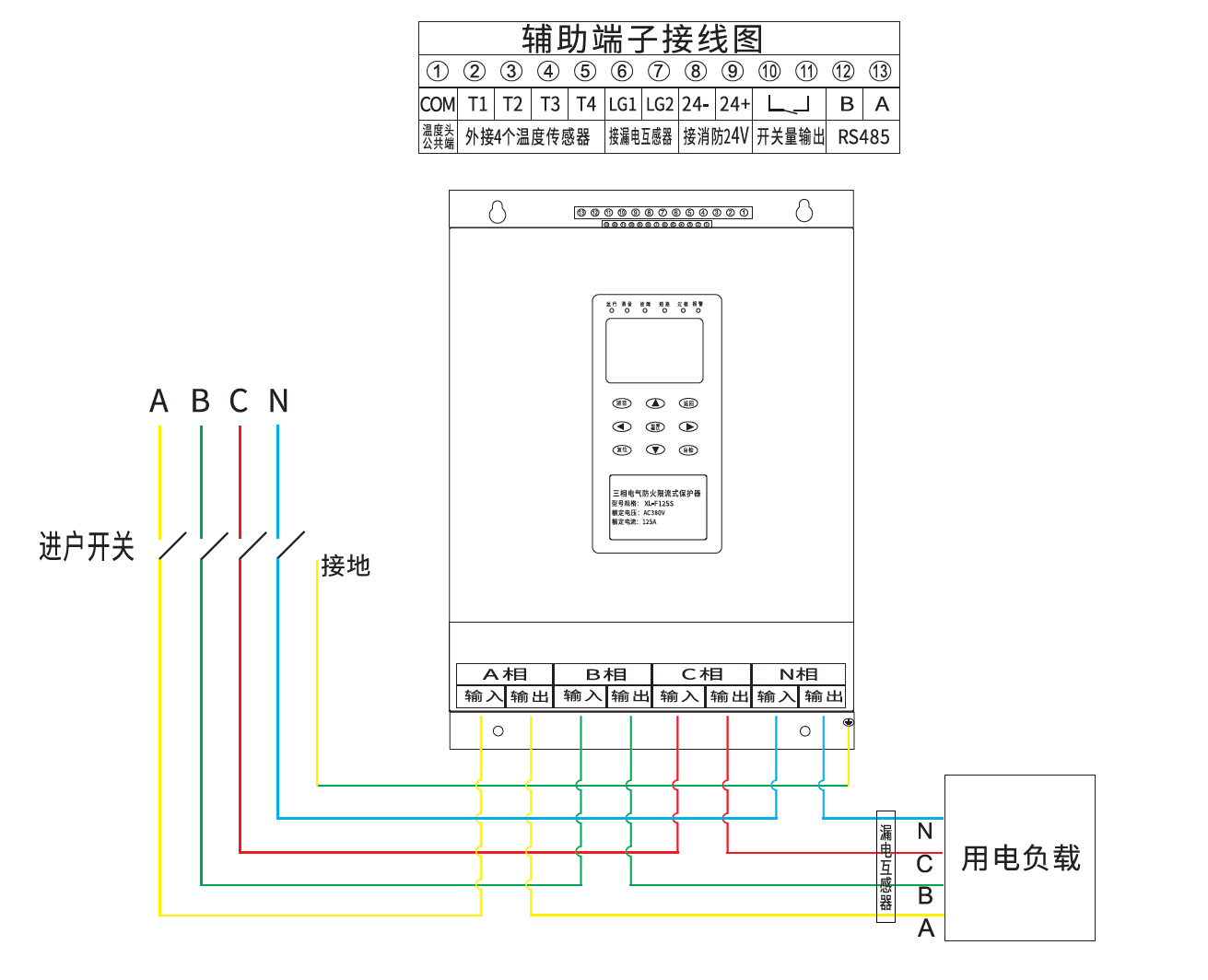

三相接線圖
|
