RPT-LDLT路燈防盜是整個路燈監控系統中比較關鍵的部分，路燈電纜在整個路燈所的固定資產中占著比較大的比例，有效的防盜就顯得特別重要。就目前實際使用中，末端采用短信報警的方案是最可靠、最快、最準確的，同時也是受線路干擾、供電狀況影響最小的報警方案。我公司的電纜防盜系統根據國家有關標準、規程及廣大用戶的實際需求，綜合了先進的過壓、過流保護技術，是廣大路燈系統用戶用于現場檢測路燈電纜的優選設備。電纜防盜器包括防盜主機RPT-LDLT-M01-4和防盜從機RPT-LDLT-N01兩部分。相比第一代，第二代的優點在于減少SIM卡的數量！系統更穩定（需配合我司集控制器一起使用）。

路燈電纜防盜裝置系統如圖1所示：

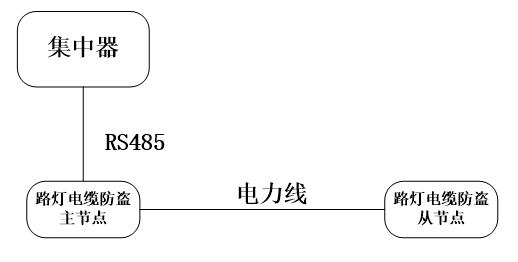

圖1路燈電纜防盜系統

當系統工作在白天時，主機端自動輸出24VAC給遠端的從機，一方面給從機供電，另一方面用于采集脈沖信號。當電纜被盜時，從機采集不到脈沖，于是向主機發出告警信號，主機接收到信號后輸出干接點信號給集控器，集控器進而向監控中心上報告警信息；

當系統工作在晚上時，主機端自動切斷24VAC輸出，由配電柜輸出220VAC給遠端的從機，一方面給從機供電，另一方面用于采集脈沖信號。當電纜被盜時，從機采集不到脈沖，于是向主機發出告警信號，主機接收到信號后輸出干接點信號給集控器，集控器進而向監控中心上報告警信息。

應用配置，4條三相四線電纜出線端配置一個防盜主機，每條電纜末端配置一個防盜從機，路燈電纜防盜主節點原理如圖2所示：

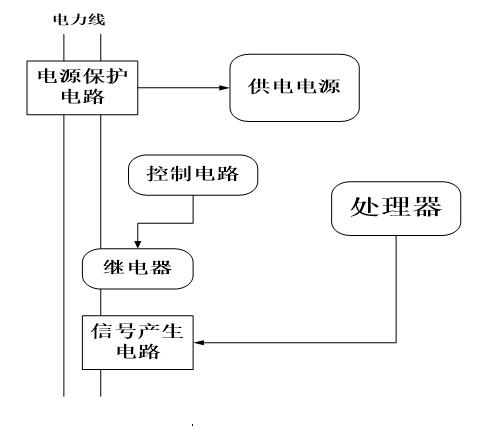

圖2路燈電纜防盜主節點原理框圖

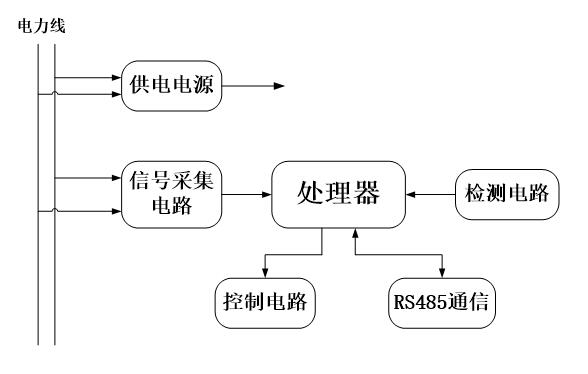

圖3路燈電纜防盜從節點原理框圖

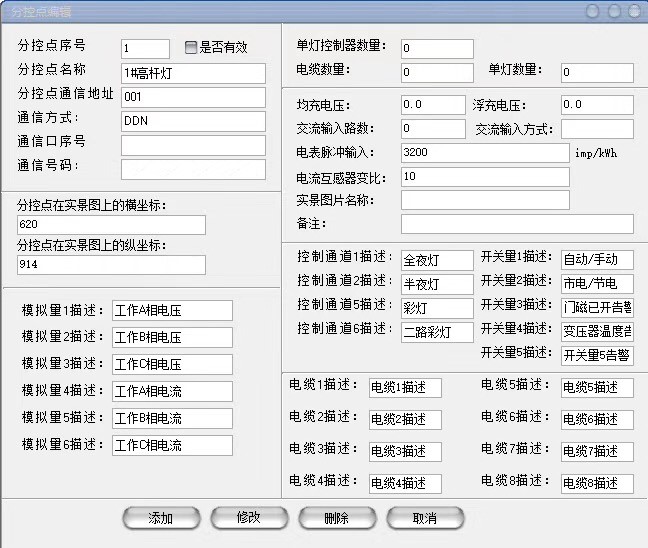

圖4路燈電纜防盜系統后面界面

瑞普泰電纜防盜器能實時檢測路燈線攬狀態，正常情況下主機主動查詢各個從機的狀態。

從機能主動上報，當電纜被盜時，從機主動向主機發出報警信號。

防盜主機主要功能是白天提供24VAC脈沖電壓到路燈線纜上，以便防盜從機檢測。晚上可自動斷開市電。

防盜從機實時檢測線纜狀態，白天檢測24VAC，晚上檢測220VAC，并主動上報，當線纜被盜時，發出報警短信。

安全：電纜防盜器具有完善的保護功能，可有效抑制靜電、高壓脈沖、浪涌及電磁輻射等干擾源對測量系統的影響，確保各種測量信號可以安全方便地接入系統，降低了對測量系統的設計要求，從而簡化系統設計，提高可靠性，符合有關標準。

成本低：一個防盜主機可配四路防盜從機，防盜主機能自適應白天輸出24VAC。

精度高：能實時檢測線攬狀態，采用先進的處理器，反應迅速。

可靠性高：抗干擾能力強。即使因外來強干擾而死機，內部WDT（看門狗）電路也可自行恢復正常工作。

可維護性好：結構設計簡單，使得整機的安裝也十分簡便，維護方便。
