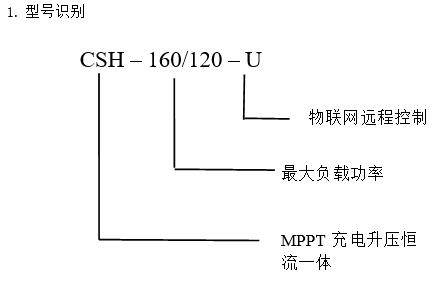

CSH系列網絡版太陽能控制器

具有真正的MPPT功能，適合不同串聯數目的單晶硅、多晶硅或非晶硅電池板，能顯著提高太陽能電池板的能量利用率。

MPPT太陽能充電技術，最大太陽能板開路電路Voc≤60V。

負載升壓恒流輸出，可直接最大驅動18顆串聯燈珠。

改進型充電算法，支持12V和24V鉛酸電池和鋰電池使用，用戶可自行設置鉛酸電池工作模式或是鋰電池工作模式。

負載3時段調光及晨亮設計，工作時間0小時～ 15小時可設，功率0%～100%可設。

系統狀態記錄，最長可記錄7天系統狀態，對系統進行全面監測。

數據通信采用多次雙向握手協議和數據壓縮算法，使得數據傳輸準確快速。

智能功率模式，可根據蓄電池電量自動調節負載功率，最大限度延長蓄電池工作時間。

真正恒流而非限流控制，確保輸出電流平滑穩定，從而減少LED光衰，延長LED使用壽命。

紅外遙控：設置參數、讀取狀態、查看歷史數據。

金屬外殼，IP68防水等級，能夠在各種惡劣環境下使用。

過熱保護功能，超過一定溫度會減小負載或是關閉負載。

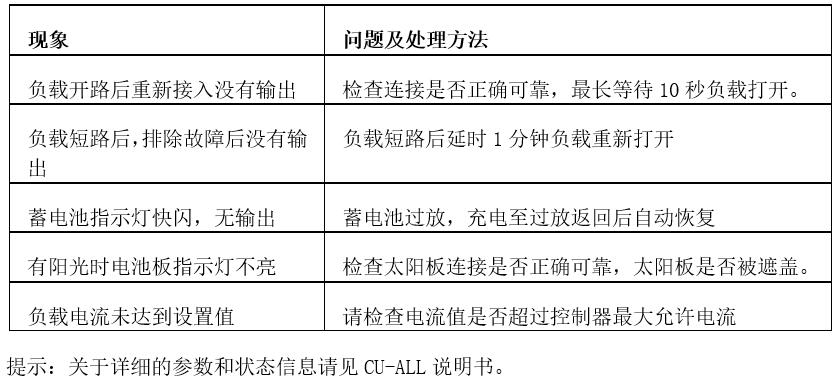

蓄電池反接保護、LED短路保護、開路保護等，使系統得到全面保護。

以下為-U系列具有的功能：

具有互聯網無線通訊功能，通過太陽能路燈智能管理系統，對路燈進行遠程監測、實時監控。

支持遠程開關燈/調光及蓄電池、負載參數修改。

實時監控太陽能板電壓、電流、功率、蓄電池充放電電流、電壓、負載工作狀態、控制器工作狀態等數據以及故障自動報警。

注：帶天線的為物聯網版

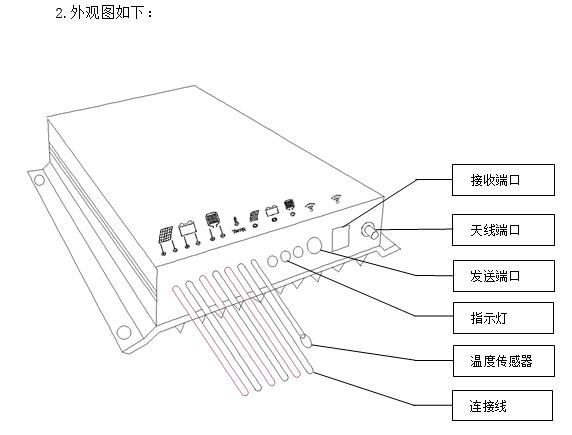

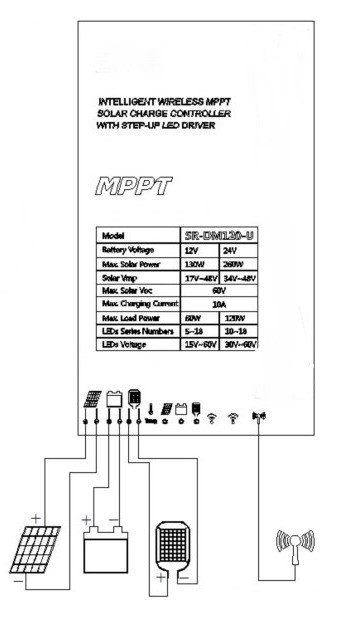

4. 接線順序：請先接負載，再接蓄電池，最后連接太陽能電池。

1. CSH160/120-U內置升壓型恒流源，最大輸出電壓可達60V，最大可驅動18顆LED燈珠。

2. 本控制器為升壓型設計，連接LED負載時，請確認正確串聯數目的LED燈。

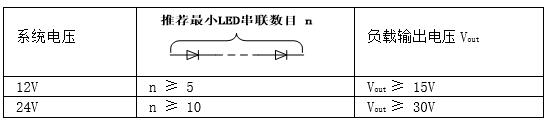

推薦數目如下:

3. 使用時，請先接好LED燈再打開負載。

警告：如果連接LED燈串聯數目不正確，有可能損壞LED負載或是控制器，請務必注意！

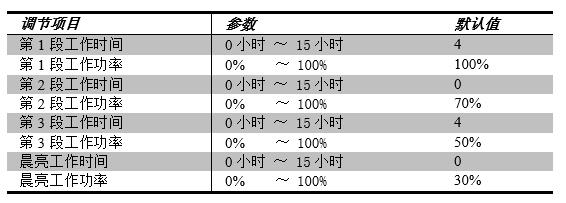

CSH160/120-U 控制器負載工作時間可以分為三時段加晨亮，每段工作時間和工作功率均可以任意調節，不同組合可實現不同的控制模式。

A、普通工作模式:根據設置時間和功率依次運行

B、延時亮燈模式：例如，設置第1段工作時間為4小時，第1段功率為0%，系統將會延時4個小時才開燈。

C、晨亮模式：控制器會自動計算夜晚長度，智能調整晨亮點，從而使晨亮?xí)r間更加精確。

D、測試模式：控制器在正常使用時為光控+時控模式，在安裝過程或需要調試時，可使用遙控器打開負載，LED負載會根據遙控器的設置改變功率。測試模式持續時間為1分鐘，1分鐘后系統自動恢復正常工作模式。

當用戶打開控制器的“智能功率”模式時，此時控制器進入智能功率控制模式，LED負載的功率將根據蓄電池的容量自動調節。用戶設置的工作時間和負載功率仍然有效，系統將會從自動調節的功率和用戶設定的功率中選擇其中較小者作為負載輸出功率。

比如：當蓄電池容量為50%時，智能功率模式計算的負載功率為60%，如果此時用戶設定的負載功率為100%，則最后負載功率為60%；如果此時用戶設定的負載功率為20%，則最后負載功率為20%。

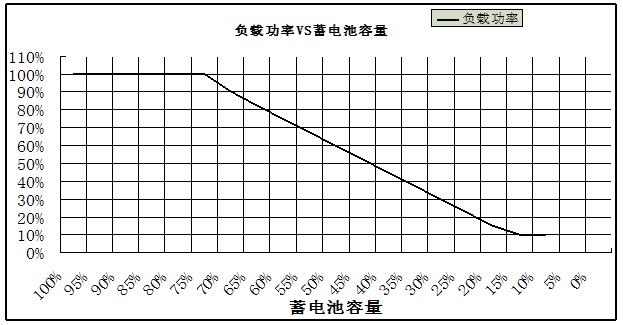

智能功率典型圖表如下：

CSH160/120-U控制器可以對負載工作時間、負載工作功率、光控延時、充電電壓等參數進行設置，在遙控器上調節完成之后，對準控制器按“發送”按鍵即可設置成功。同時還可以讀取目前控制器里面的設置參數，以確定參數設置是否正確。

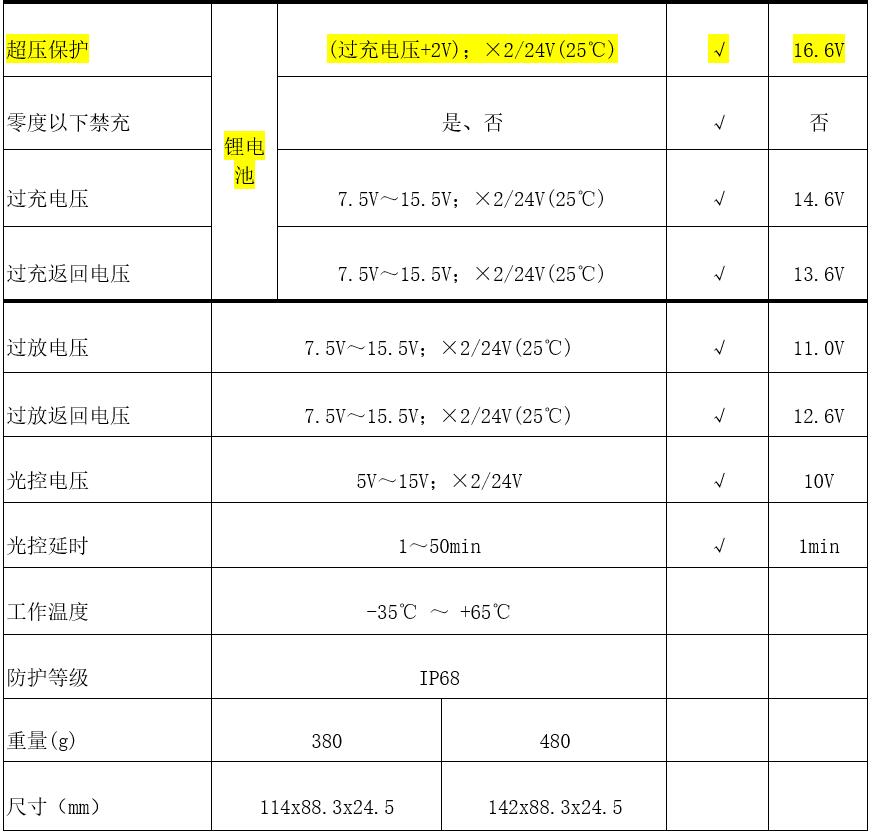

（以12V蓄電池系統為例）

MPPT的全稱“最大功率點跟蹤”（Maximum Power Point Tracking），是一種先進的充電方式。MPPT控制器能夠?qū)崟r(shí)偵測太陽能板的發電功率，并追蹤最高電壓電流值(VI)，使系統以最高的效率對蓄電池充電。相比傳統的PWM控制器，MPPT控制器能夠發揮電池板的最大功率，所以能夠提供更大的充電電流，一般來說MPPT比PWM控制器能提高15% ～ 20%的能量利用率。

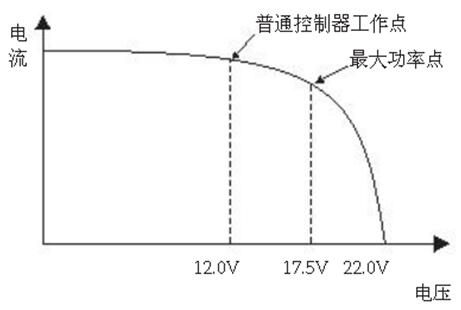

因?yàn)樘柲馨宓姆逯惦妷海╒pp）大約在17V，而蓄電池電壓在12V左右，一般充電控制器在充電時，太陽能板的電壓在12V左右，并沒有完全發揮出來最大功率。MPPT控制器則可以克服這種問題，時時調整電池板的輸入電壓和電流，達到輸入功率為最大值的目的。

同時，由于環境溫度和光照條件的不同，最大功率點經常會發生變化，MPPT控制器根據不同的條件時時調整參數，以使系統時刻處在最大工作點附近。

MPPT作為充電的一個階段并不能單獨使用，通常需要結合提升充電，浮充充電，均衡充電等充電方式共同完成對蓄電池的充電。

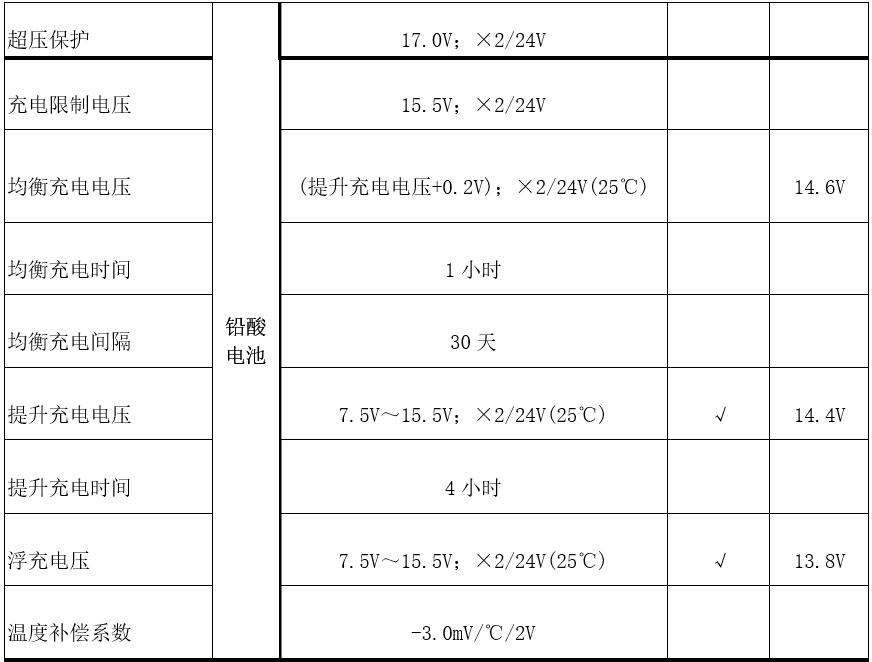

控制器開始工作時，會對蓄電池電壓進行判斷，如果蓄電池電壓高于13.2 V（×2 / 24V），控制器認為蓄電池是滿電狀態，會直接進入浮充充電，而不會進行均衡充電或是提升充電。

當蓄電池起始充電電壓低于13.2V（×2 / 24V）時，充電過程為：

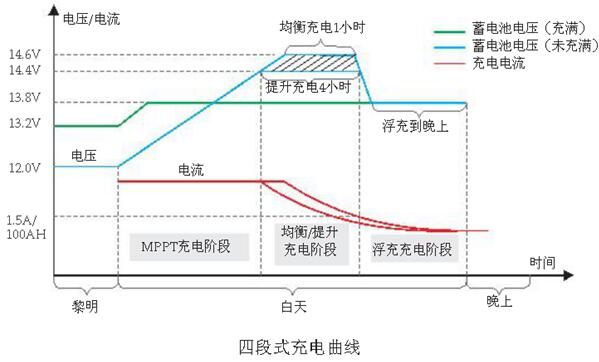

MPPT （均衡充電1小時）提升充電4小時 浮充充電，其中均衡充電間隔為30天。

CSH160/120-U控制器可以記錄整個系統的運行狀態，包括運行天數、過放次數、充滿次數等，還可以記錄一周蓄電池電壓變化的情況，使得用戶可以更清楚的了解和分析系統。用戶需要用遙控器讀取其運行狀態，讀取成功后，參數會記錄在遙控器中。

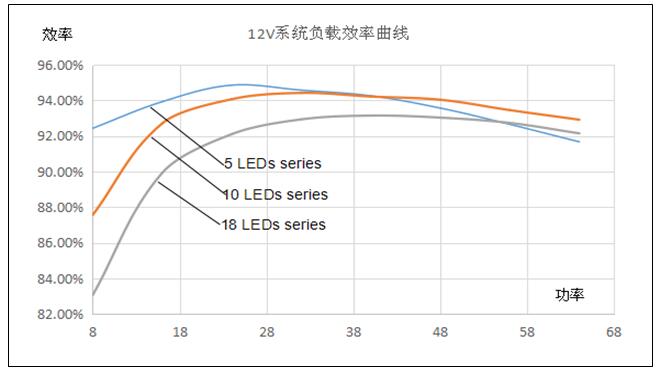

1、12V系統
