智能路燈漏電檢測模塊

城市路燈的供電電纜因布置在戶外環境中，經常存在漏電的狀況出現，國內外也常因路燈電纜漏電造成很多安全事故。RPT-LDJC漏電檢測模塊是深圳市瑞普泰科技有限公司自主設計研發和生產，是智能路燈控制系統的有效組成部分，通過RS485通訊方式與集中器建立雙向通訊機制，主要用于檢測電纜的漏電流大小，及判斷漏電流產生的相線和大致位置。通過485通信上傳集中器進行數據讀取。為檢修提供直觀性參考，有利于快速的檢修可以有效的檢測線路的漏電情況和漏電位置，對整個智能路燈系統的安全和檢修有效的保障。該產品核心處理器是我司自主研發的電力線載波芯片（SOC），內含32 位CPU（64k 字節Flash 和16k 的SRAM）。

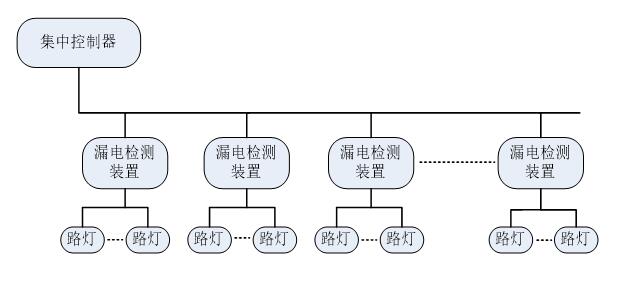

漏電檢測裝置在智能路燈控制系統中的應用框圖如圖1所示：

圖1智能漏電檢測控制系統框圖

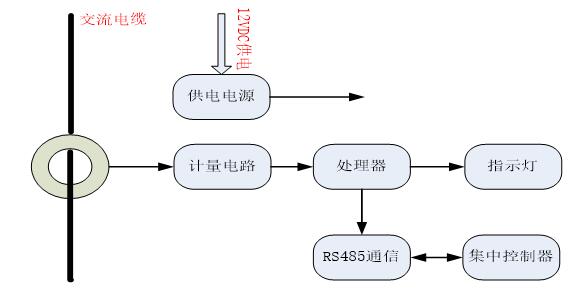

RPT-LDJC漏電保護檢測模塊主要由如下部分組成:檢測元件、電源、計量電路、處理器、R485通信。漏電檢測模塊的工作原理就是當正常工作時電路中除了工作電流外沒有漏電流通過漏電保護器，此時流過零序互感器(檢測互感器)的電流大小相等，方向相反，總和為零，互感器鐵芯中感應磁通也等于零，二次繞組無輸出，漏電模塊處于正常運行，此時無告警信息上傳。當被檢測線路發生漏電或有人觸電時，就有一個接地故障電流，使流過檢測互感器內電流量和不為零，互感器鐵芯中感應出現磁通，其二次繞組有感應電流產生，經R485接口傳送到集中控制器進行數據讀取，集中控制器將漏電信息及漏電電流大小上傳監控中心，以達到漏電檢測的目的。應用配置，一條三相四線電纜配置一個漏電檢測模塊，三條火線與零線同時穿過互感器感應孔，如果是單相電纜，將火線與零線同時穿過感應孔。漏電模塊系統圖如圖2所示：
