交流遠輸智能中繼電源

在現實生活和生產場所，由于電源距離較遠，輸電線路長，線路末端電壓過低，造成電氣設備損壞或不能正常工作的情況常有發生。為了解決末端電壓過低的問題，大部分用戶或供電部門會采取加大輸電線纜截面或增建變配電所的辦法，但這樣都會大幅增加投資成本！在某些特殊場所如航空航天車間、礦山隧道、海底隧道、穿山長隧道、地鐵長盾構區間、偏遠鄉村通信基站/村莊/島嶼、高速公路、大型工礦企業車間等，即使想采用增加投資成本的辦法，在技術上也不容易實施。針對上述問題，有沒有辦法來解決呢？我司技術專家結合多行業用戶反饋意見和現場安裝調試經驗，研發出了低成本解決電壓?jiǎn)栴}的“交流遠輸智能中繼電源”，從此低壓交流遠距離輸送不再是難題，在降低投資成本的同時，也降低了線路損耗。

RPT-ZNYS交流遠輸智能中繼電源系列產品，是專門針對供電線路長、末端電壓過低而研發的包含電壓補償、提升、隔離、濾波等多功能于一體的遠輸智能中繼電源，它融合了節電技術、智能電壓平衡與提升技術、動態濾波與功率因數補償技術、微電腦磁平衡技術、智能電力遠程監控技術等。RPT-ZNYS內部主要元器件如磁平衡線圈采用H級絕緣、微處理器芯片采用無觸點封裝等，環境適應性強、可靠性高。

1、主要功能

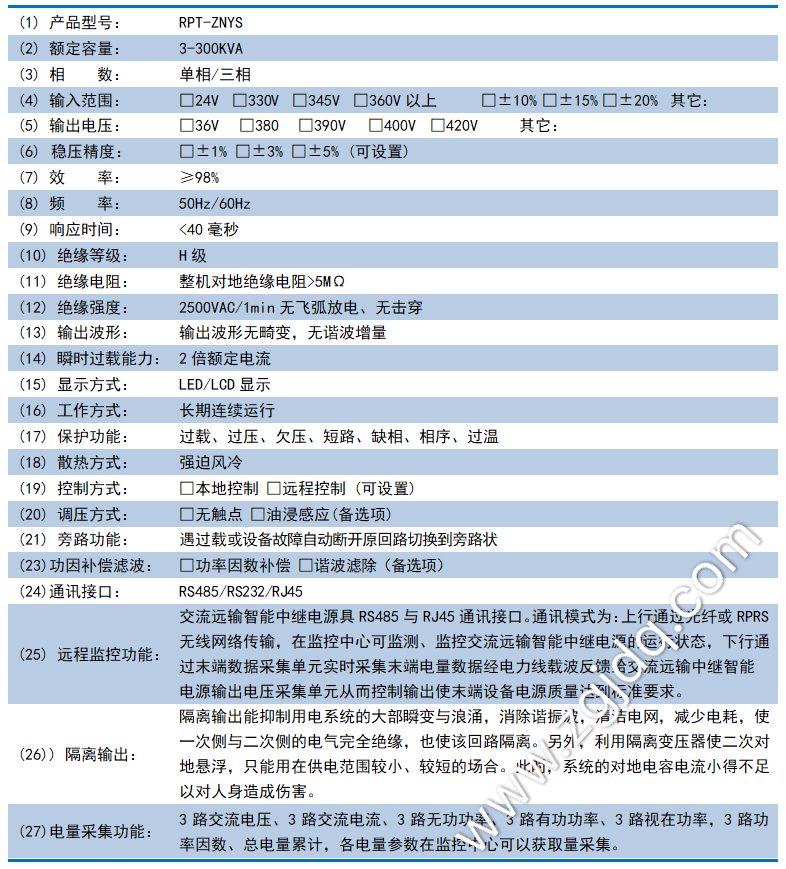

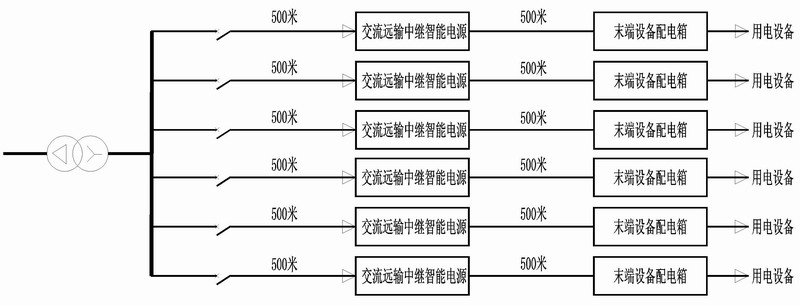

●升壓遠輸每臺智能中繼電源供電距離不建議超過500m，可以鏈?zhǔn)桨惭b。一般建議安裝在供配電線路“等分”位置，可自動檢測安裝點位置線路電壓和線路末端電壓，通過閉環控制的方式自動補償平衡和提升末端電壓，使末端電壓基本保持在設定電壓值附近。特殊情況，訂貨時請?zhí)貏e說明。

●故障旁路一旦智能中繼電源內部升壓系統故障，則自動旁路，保持主供電線路通暢。

●智能控制可通過內置RS485與RJ45通訊接口，接受上位計算機網絡監測，也可脫離上位機獨立自動運行。

●多重內部保護 內設過載、過壓、欠壓、短路、缺相、相序、過溫保護。

●多路電量采集 3路（電壓、電流、無功功率、有功功率、功率因數）、總電量累計，可本地顯示也可通過內部網絡由監控中心采集。

●功率因數補償（可選）可配功率因數補償電容。

●諧波濾除可抑制用電系統產生的大部分瞬變與浪涌，消除諧振波，清潔電網，減少電耗。

2、產品系列及適用場所

RPT-ZNYS交流遠輸智能中繼電源分為：

干式銅芯無觸點系列：應用在對防火要求特高的場所，如礦山隧道、地鐵、航空航天車間等；

干式鋁芯無觸點系列：應用在對防火要求較高的場所，如海（江）底隧道、穿山特長隧道等；

油浸式銅芯感應系列：應用在對防火要求一般的場所，如偏遠鄉村、通信基站、泵站、高速公路等；

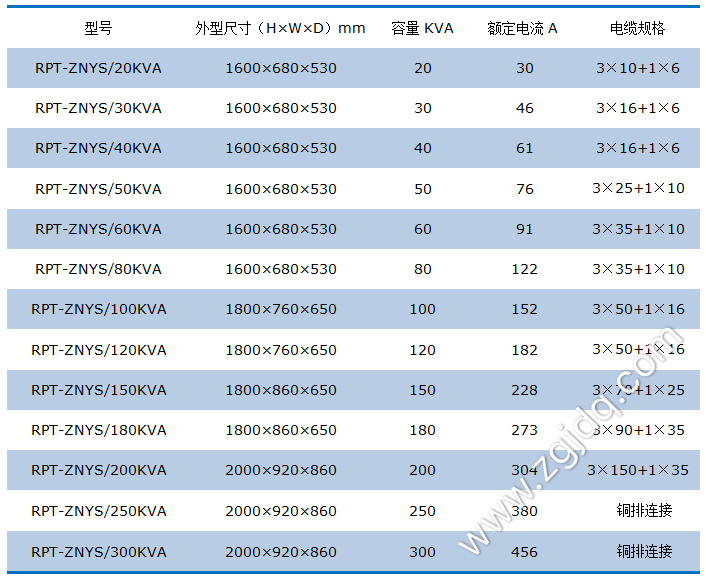

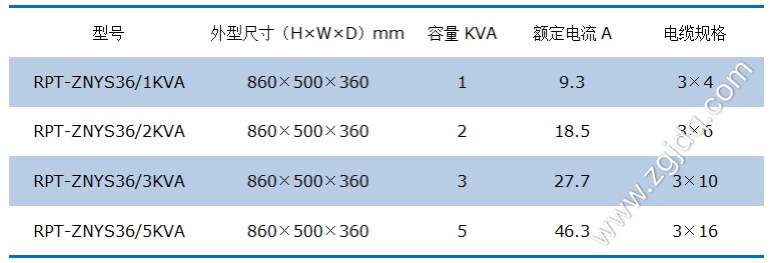

36V干式無觸點系列：應用在使用安全電壓的場所，如潮濕工作場所、地下電纜夾層，鐵路列車檢修基坑等。

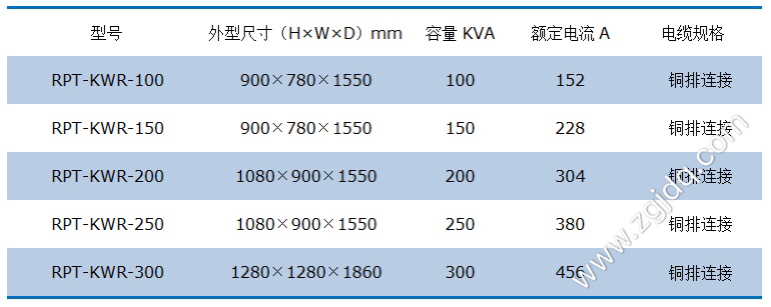

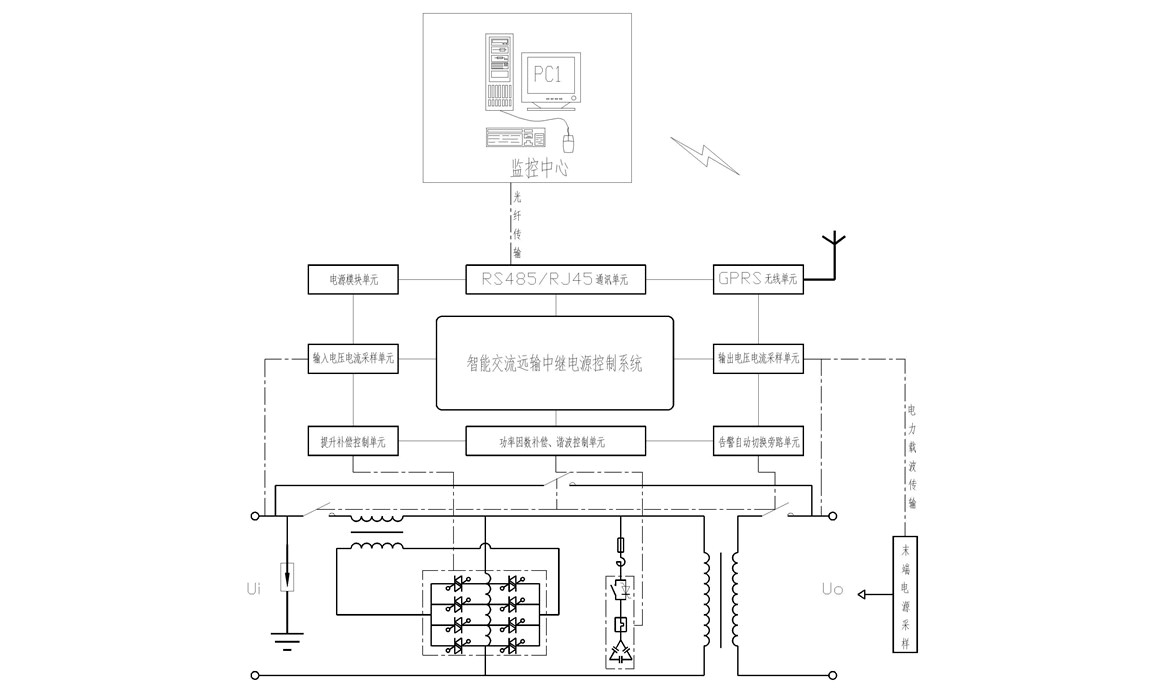

本產品的主機內部由一系列特殊設計的線圈按一定規則連接后固定在磁平衡裝置上制成，同時主機內部附有浪涌保護回路及相位調整單元、電壓補償提升平衡單元、電力隔離濾波單元、功率因數補償單元、遠程監控及末端數據反饋單元等。下圖為產品結構與系統圖。

１、電壓補償提升平衡單元

電壓補償提升平衡單元主要由補償電路、調壓電路、控制電路、輸入采樣電路、輸出采樣電路、輸出控制電路、保護電路、旁路電路等單元組成。其工作過程為：當輸入電壓波動或負載變化時，通過各采樣電路獲取電纜末端反饋電壓，經電力線載波傳輸給基準電壓進行比較判斷，然后由控制電路輸出控制信號，控制調壓電路中相應的晶閘管導通，使補償電路產生極性和大小不同的補償電壓，達到穩定輸出電壓的目的。同時，控制電路還對保護電路和輸出控制電路進行控制，產生相應的動作。

２、電力隔離濾波單元

瞬變和浪涌是正弦交流波上的一種瞬時態的畸變，對微電子設備危害較大，安裝本產品后，能抑制用電系統的大部瞬變與浪涌，消除諧振波，清潔電網，減少電耗。

３、功率因數補償單元

對于感性負載，其功率因數一般為0.7左右，在線路上產生的無功損耗不容小覷，本產品可根據用戶的需要安裝功率因數補償單元。

４、末端數據采集反饋單元

在輸電線路末端安裝“末端數據采集反饋單元”，將末端實時電量數據經電力線載波反饋給本產品，由內置智能控制系統實現對電壓的閉環調控。

５、遠程監測單元

本產品內置RS485與RJ45通訊接口，通過光纖或無線通信網絡與監控中心實現聯網，接受監控中心對各類電量數據的遠程監測。
