傳統城市路燈存在著開關燈控制方式單一、亮燈時間不準確、巡查困難、故障處理不及時、亮燈率無法把控等問題，從而導致路燈系統能耗高，維護成本高。傳統的路燈控制系統已無法滿足智慧城市管理的需要，智能照明控制系統從而得到廣泛應用。 RPowerT 瑞普泰智能路燈監控管理系統是集單燈節能(節電率高達45-50%)、監控(單燈-四遙)、防盜、漏電檢測、智能控制管理于一體的智能RPT-iEasy物聯網智慧路燈管理系統，極大提升城市路燈管理水平與效率，最大化實現節能目標。

系統由監控后臺軟件（監控中心）、集中控制器、回路控制器、單燈控制器、漏電檢測模塊、電纜防盜模塊、光照度傳感器等構成。通過中國電信或中國移GPRS/4G/NB公共無線網絡平臺，實時對路燈系統進行數據化和網絡化管理，包括經緯時控、光控、分時段定時控制等，通過嵌入式軟件控制技術，通過PWM/0-10V調光在各時段智能化調節LED路燈亮度，有效提高城市照明智慧管理水平，達到節能減排的目的。

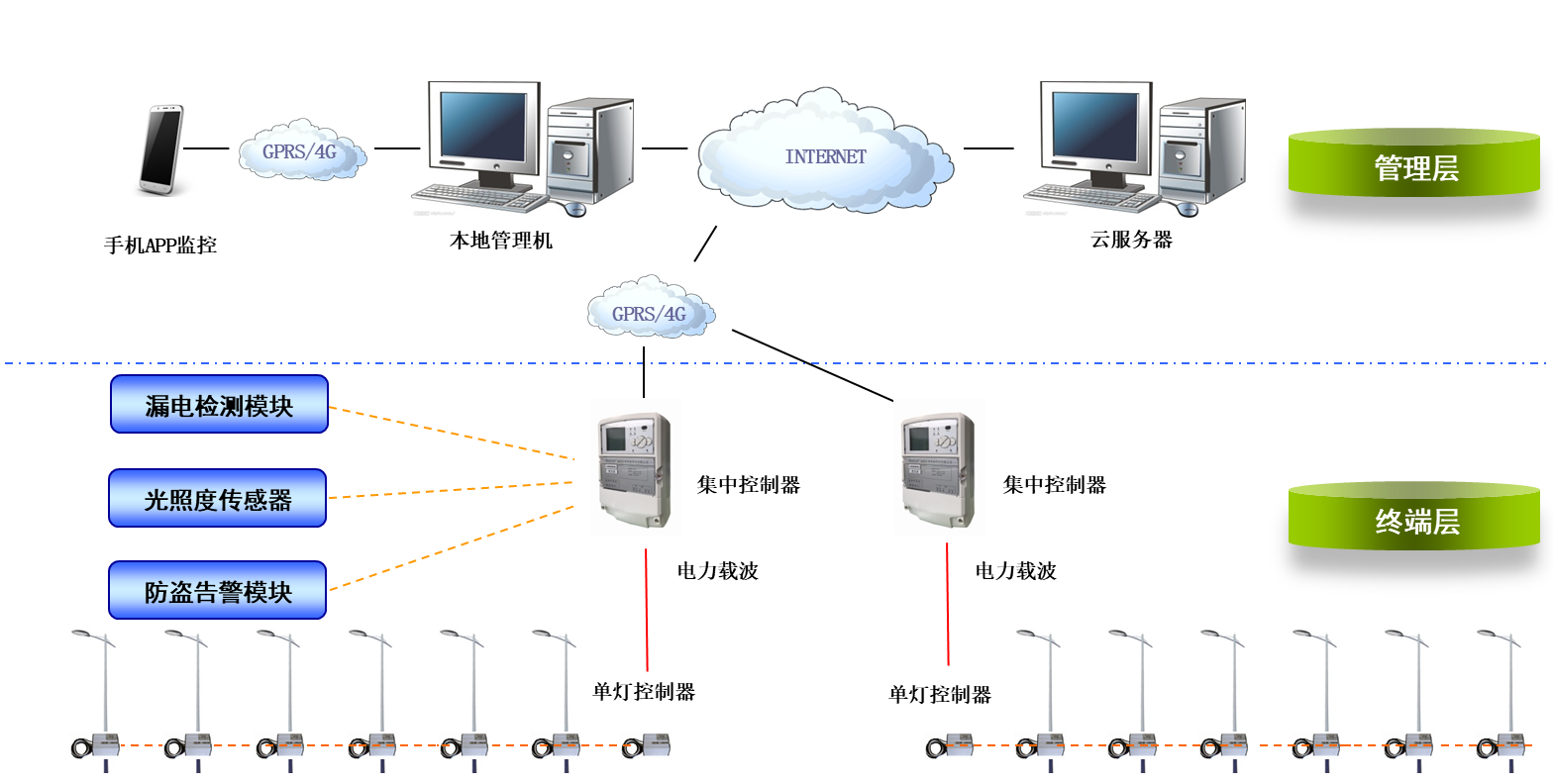

智能路燈照明控制系統框圖如圖1所示：

圖1 路燈照明控制系統框圖

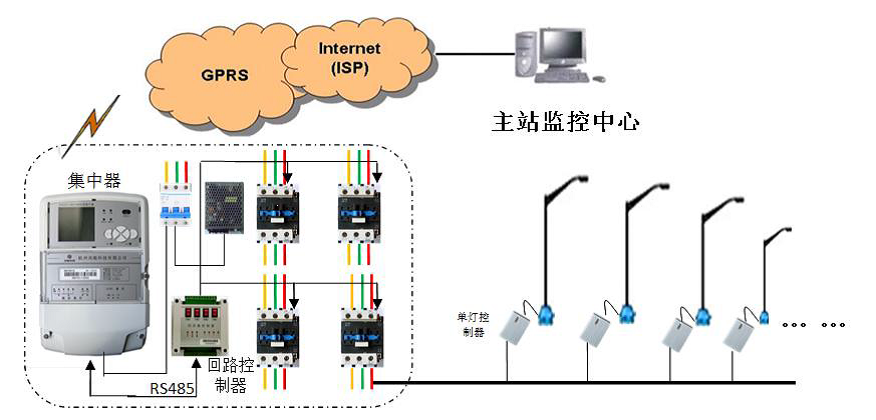

RPT-5S集中控制器是智能路燈控制系統的重要樞紐，安裝在路燈箱變中低壓配電變壓器的低壓側，下行通過電力載波/ZiBee與單燈控制器雙向通信，通過GPRS/4G/NB等通訊方式與路燈管理主站雙向通信，完成路燈的監控和控制。該產品采用ARM核微控器和自主的嵌入式操作系統，操作簡單、安裝方便，是智能路燈控制系統的最佳選擇。 集中控制器外形尺寸：高*寬*厚：285*180*95mm。

1、五遙控制

遙控：遠程控制路燈、景觀燈的開關；

遙測：遠程測量路燈配電柜的實際運行狀態，具有三相主回路電壓電流測量功能；

遙信：遠程監測終端狀態信息、電壓電流過高報警信息、接觸器故障信息等；

遙調：遠程調節每盞燈的亮度；

遙視：遠程現場視頻或者照片；

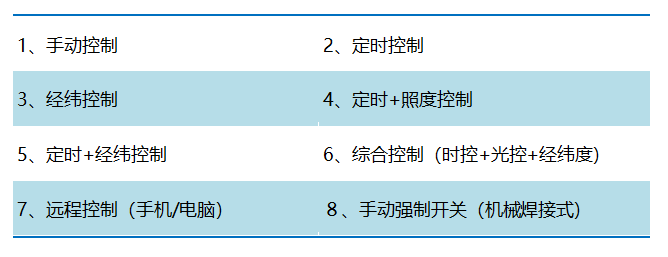

2、啟動控制模式

3、十大功能解析

(1)控制方式智能靈活

節能控制：預約控制和分時控制，實現回路輸出屬性的任意配置，實現節能管控的效果。

靈活控制：設置多套時間方案實現對每一個回路的控制；可將所有回路按照不同的開關燈時間分為四組（全夜燈、半夜燈、亮化燈、景觀燈），每組可以單獨獨立控制。多種時間控制模式：包括普通模式、按經緯度日出日落開關燈模式、節假日模式、周循環模式、二次開燈模式和經緯度開關燈模式；

多種控制方式：監控中心遠程手/自動、本機手/自動、外部強制控制等五種控制方式。

(2)自動保存設置數據

控制器既可以聯網使用也可獨立使用，設備能自動保存用戶設置的數據（保存時間10年以上），當系統通信中斷時，設備將按照最后一次配置運行，不會影響當日天路燈開關。

(3)多功能遠程抄表功能

遠程抄表方案一：集中控制器自帶電表專用電量芯片測量各路電壓、電流、有功功率、無功功率、功率因數、頻率、電能等參數可在后臺按日、月、年一鍵獲取并生成報表。

遠程抄表方案二：讀取國網能電表的串行接口數據，從而獲得相應電能值。

RPT－5S可根據用戶需要選用上述任意一種電能統計方式。

(4)狀態實時檢測

系統輸出反饋檢測模塊可在系統開燈或關燈的時候檢測外部回路是否開啟/關閉，用來檢測接觸器或空氣開關以及設備輸出繼電器是否存在故障。

(5)多功能實時告警

告警內容包括：白天亮燈、晚上熄燈、配電箱異常開門、電壓、電流越限、回路缺相、回路斷路和線路停電、通信失敗、電纜被盜、電纜漏電等；當告警發生時，系統可及時在監控中心獲知并地向指定手機用戶發送告警信息。用戶可選擇哪些告警上報還是不上報。

(6)雙重通信保障（有線+無線）

系統采用GPRS／4Ｇ／ＢＮ無線通訊方式，RJ45標準以太網口＼光纖＼RS485有線通訊方式，使用電腦和手機就可以輕松實現對路燈照明系統的管理控制；同時在無線通信出現故障時，可以手動切換到有線通信模式，保證了系統通信的穩定。

(7)現場強制手動開關燈

本產品的回路控制部分獨立于集中控制器存在，當遇集中控制器通信、電源故障時，可現場強制手動開關燈（焊接式手動開旁路輸出繼電器），保障應急開關燈。

(8)全天電纜防盜(非標配)

除了配電箱異常開門會自動報警外，配置我司RPT-LDLT路燈防盜主從模塊，實現24小時實時電纜防盜偵測與告警功能。

(9) 全天電纜漏電檢測(非標配)

我司專門釷對路燈電纜系統研發的RPT-LDJC路燈電纜漏電檢測模塊，通過RS485通訊方式與集中器建立雙向通訊機制，主要用于檢測電纜的漏電流大小，及判斷漏電流產生的相線和大致位置，對整個智能路燈系統的安全和檢修有效的保障。

(10)單燈智能控制(非標配)

通過PLC電力載波或zigbee方式完成對單燈的智能控制，包括單燈0-100％分時段節能調光、單燈好壞監控與檢測、單燈電流電壓電量參數讀取、單燈獨立各種定時開關方案、單燈漏電檢測（非標配）。

項目	內容
工作電壓	三相五線制A、B、C、N、PE單相壓（85~265vAC）
絕緣電阻	不小于2MΩ
沖擊電壓	能耐受幅值為6kV（1.2uS/30uS）標準雷擊波短時沖擊
抗電磁干擾	符合GB/T17626標準的要求
功耗	靜態功耗：< 4.5W
輸出回路	4路、8路、12路、16路可選，每路最大16A
輸入端口	三相電壓、電流
輸入電流	5（6）A
報警輸入	1路（門開報警）
反饋輸入	4路、8路、12路、16路路可選
顯示	LED顯示屏（帶背光）
單網容量	0～1020節點
備用電池	直流電壓3.6V；容量1200mAh
掉電數據保存	〉10年
通信端口	RS485、RS232、GPRS、USB、紅外
工作溫度	﹣25°C至70°（不結冰）
工作濕度	25%RH～95%RH
工作濕度	<90%
設備尺寸	285*180*100（mm）
傳感器接入	光照、防盜、漏電、車流量（RS485)、國網智能電表
設備重量	約4Kg
阻燃等級	V-0等級

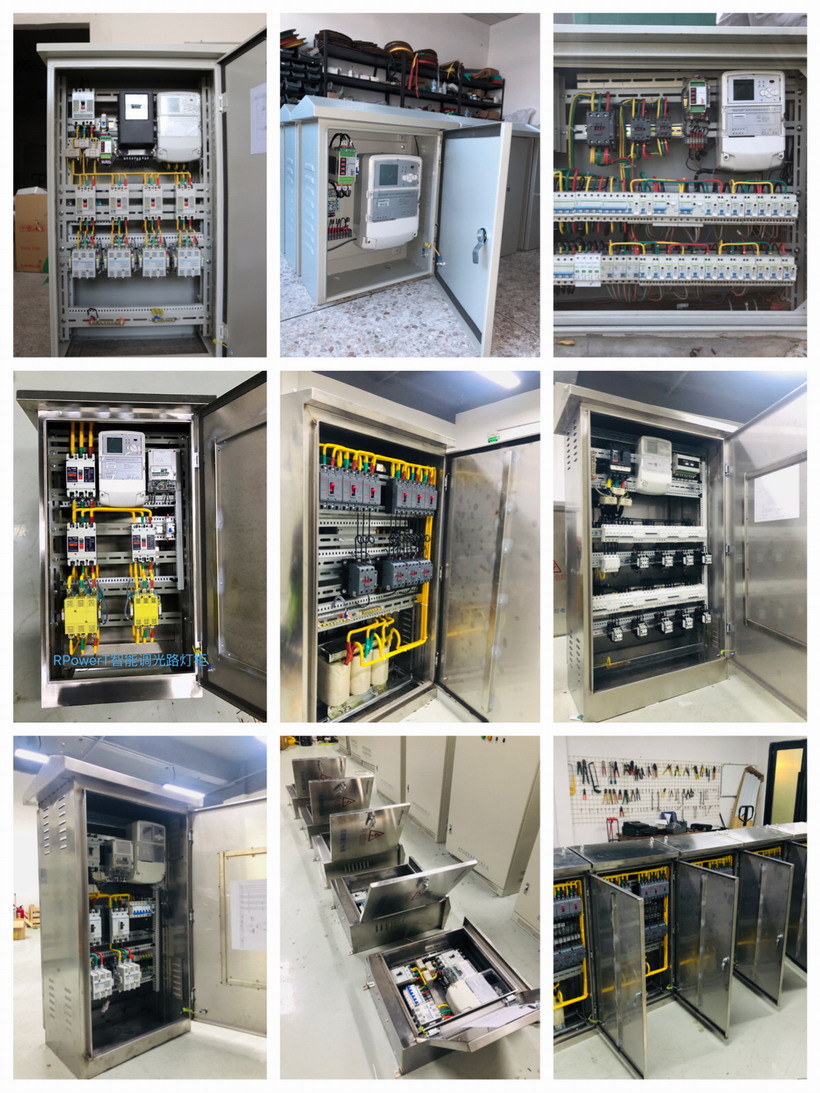

對于集中控制器、回路控制器、漏電檢測模塊、電纜防盜模塊安裝不熟悉的用戶，可由我司組裝成套的智能路燈控制箱提供給客戶，客戶安裝時只需將進出線電纜接入即可使用，參數設置在出廠前已經調試完成，部分參數調試可在后臺系統操作完成。
