智能路燈單燈控制器

傳統城市路燈存在著開關燈控制方式單一、亮燈時間不準確、巡查困難、故障處理不及時、亮燈率無法把控等問題，從而導致路燈系統能耗高，維護成本高。傳統的路燈控制系統已無法滿足智慧城市管理的需要，智能照明控制系統從而得到廣泛應用。 RPowerT 瑞普泰智能路燈監控管理系統是集單燈節能(節電率高達45-50%)、監控(單燈-四遙)、防盜、漏電檢測、智能控制管理于一體的智能RPT-iEasy物聯網智慧路燈管理系統，極大提升城市路燈管理水平與效率，最大化實現節能目標。

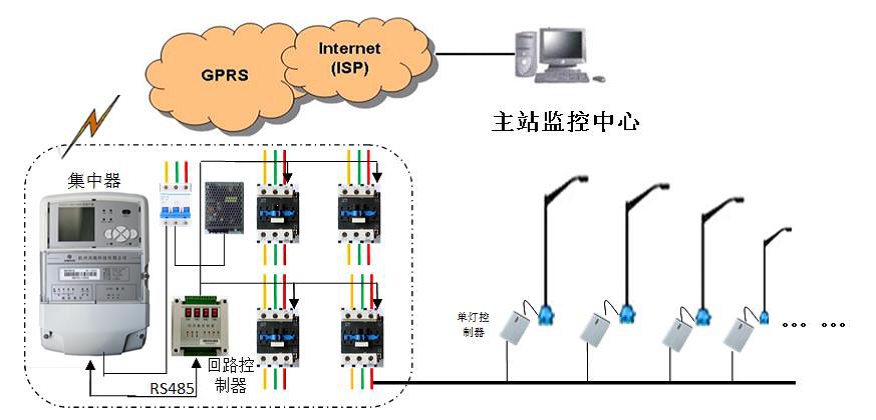

系統由監控后臺軟件（監控中心）、集中控制器、回路控制器、單燈控制器、漏電檢測模塊、電纜防盜模塊、光照度傳感器等構成。通過中國電信或中國移GPRS/4G/NB公共無線網絡平臺，實時對路燈系統進行數據化和網絡化管理，包括經緯時控、光控、分時段定時控制等，通過嵌入式軟件控制技術，通過PWM/0-10V調光在各時段智能化調節LED路燈亮度，有效提高節電率。智能路燈照明控制系統框圖如圖1所示：

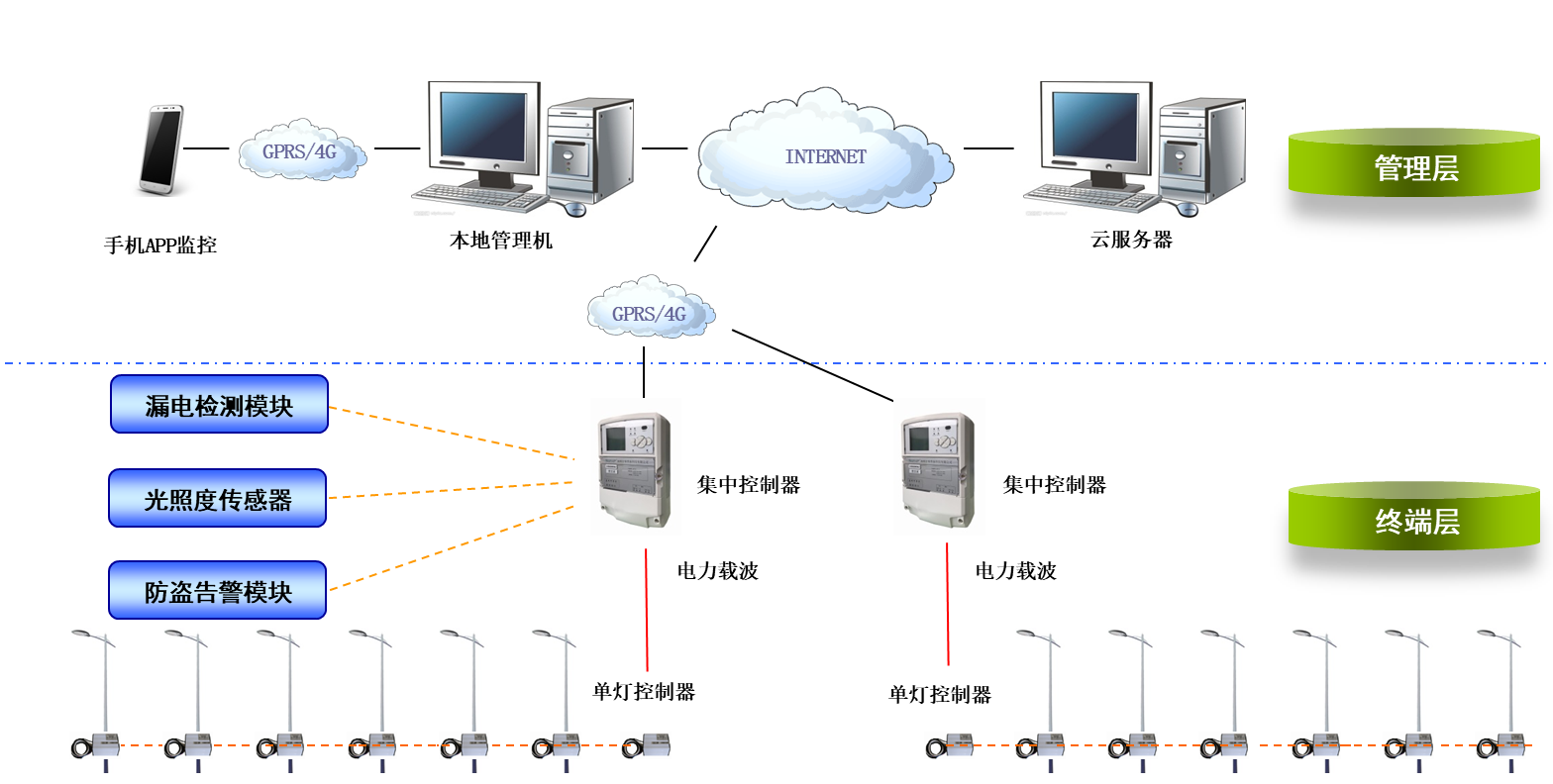

圖1 路燈照明控制系統框圖

RPT-N01-AC單燈控制器是專業路燈控制系統中的一個組件，可實現單燈的節能調光、單燈好壞狀況檢測、單燈定時、單燈電量檢測等功能，其核心芯片為電力線載波通信（SoC）集成電路XN5106，內部集成PLC載波通信電路、32位CPU（64k字節Flash和16k的SRAM）和硬件自適應自動路由算法，配合專業的外圍硬件和軟件設計，使產品具有功能強大、易實施安裝、免布線，功能可靠和易于維護等優點，是專門為路燈系統研發出來智能路燈單燈調光控制節能產品。外形尺寸：長*寬*高：122*80*57mm。

●計量功能， 內部包含一個電流與電壓計量電路，實時地采集電流和電壓等數據，監控單燈控制器負載的工作情況：有功電能示值、電壓、電流、功率因數、有功、無功、視在功率測量；

● 控制功能，上電常閉，可以實現單燈搖控和定時單燈控制；

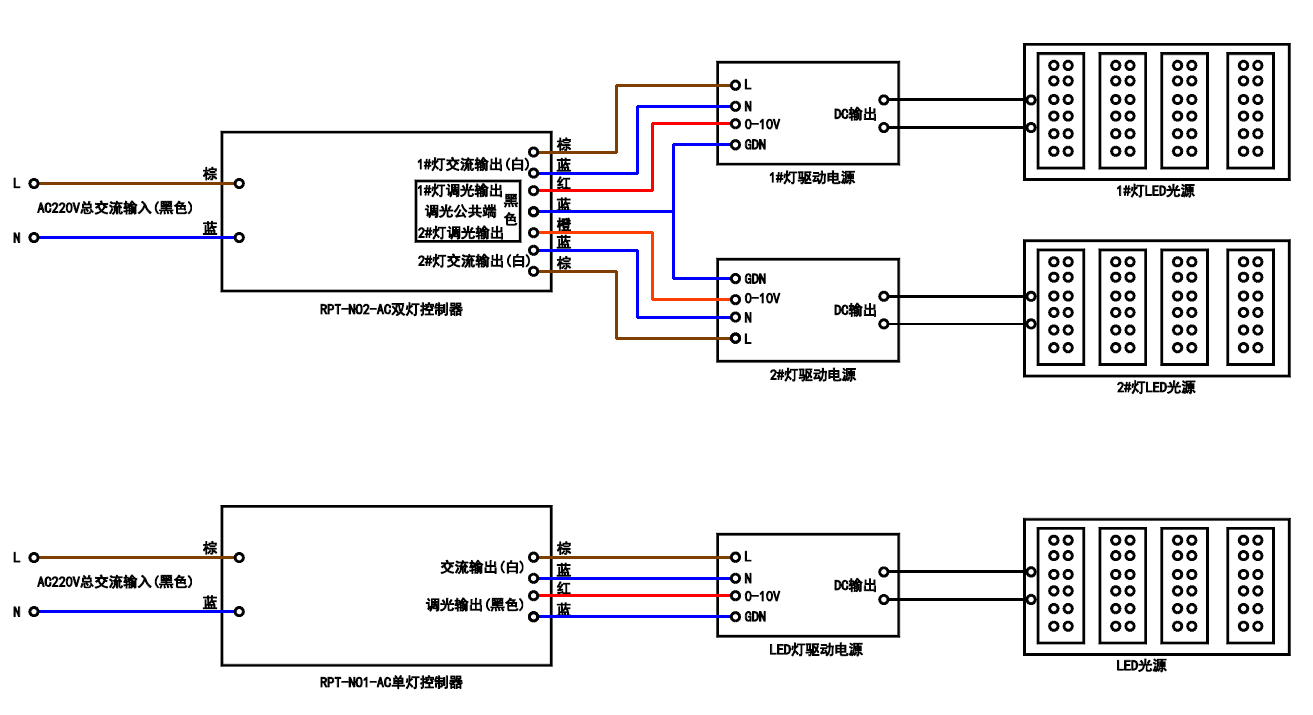

● 調光功能，提供一路PWM或一路0-10V的模擬量輸出，可對LED等進行調光（電子鎮流器/LED路燈式）；

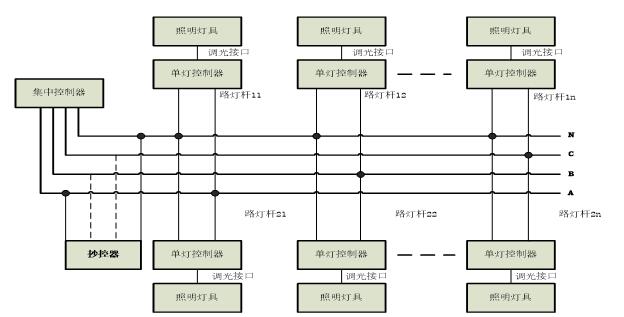

● 自動路由功能，每個單燈控制器都可以是路由器；

● 保護功能，過電流保護、過電壓保護；

● 漏電檢測功能(可選) ，該產品可檢測10mA以上漏電電流；

● 路燈狀態檢測功能 ，路燈好壞狀況檢測。

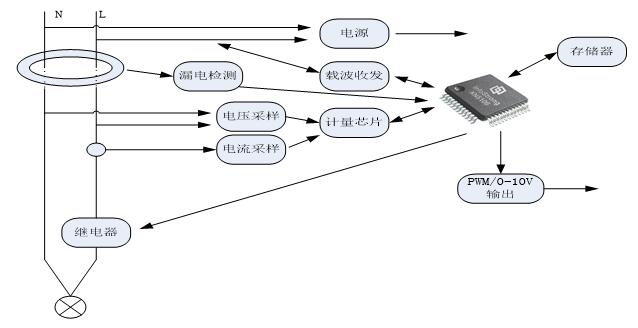

本產品由電壓采樣電路、電流采樣電路、計量芯片、XN5106、載波收發電路和路燈控制回路等組成。計量芯片將來自電壓采樣電路和電流采樣電路的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得各種電量數據（有功、無功、視在、電壓、電流等參數），XN5106按照相應的要求對數據進行處理和保存，并通過電力線載波通信（PLC）和外部進行數據交換。原理框圖如圖2所示：
